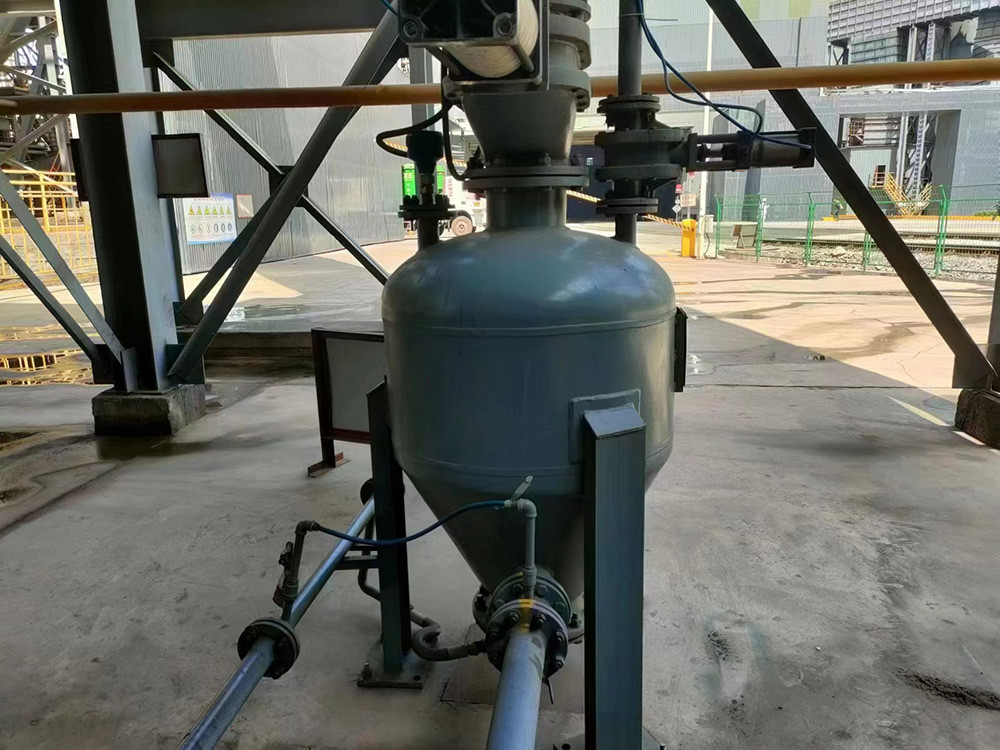

Limestone Powder Pneumatic Conveying Systems Silo Pump Capaciteit 300 T/H

Pneumatische transportsystemen - Pneumatische silo pompVervoercapaciteit 300 t/h

Beschrijving

Hoe werkt een pneumatisch transportband?
Pneumatisch transportsystem van de dichtfasige opslagpomp
Werkingsbeginsel van de pneumatische drukdichte fase
De dichtefasetransporterende pomp is een betrouwbare dynamische pneumatische dichtefasetransporterende apparatuur die poedervormige materialen onder hoge druk (onder de 1000 kPa) vervoert.Er zijn twee ontladingsmethoden voor dichtfasespompen.De materialen in de tank worden door middel van een kegelvormige opblaasbare tank, een spuitstuk of andere methoden gevloeid;Het instellen van een vloeibaar opgeblazen plaat laag aan de onderkant kan het materiaal worden ontladen uit het bovenste deel van de tank, en de verspreiding van het getransporteerde gas over verschillende invoervlakken in de tank is afhankelijk van de eigenschappen van het getransporteerde materiaal.

Het pneumatisch vervoer met een drukdichte fase met positieve druk is een niet-continuïte transportproces, voorzien van in- en uitlaatkleppen, materialenvoerleidingen, luchtinvoerleidingen,en een gestandaardiseerde silo pompVoordat de silo pomp voedt, bevat de silo het getransporteerde materiaal en zijn alle kleppen gesloten.
Het proces van alle pneumatische vervoerswerkzaamheden met een dichte fase onder positieve druk is als volgt:
1. Open de voedingsklep en de uitlaatklep, en de bak pomp zal voeden bij normale druk tot de niveaugeager aankondigt dat de bak vol is en het indicatorsignaal stopt;
2. sluit de toevoerklep en de uitlaatklep en opent vervolgens de luchtklep met hoge druk om de tank onder druk te brengen;
3. Wanneer de werkdruk is bereikt, openen de afvoerluchtklep en de afvoerklep, en het materiaal begint te worden afgeleverd;
4Het dragende uiteinde wordt weergegeven door de drukknop, de niveausmeter of het tijdsrelais.zodat alle perslucht wordt gebruikt om de transportpijplijn schoon te makenDe uitlaatklep wordt samen geopend om de druk in de tank terug te brengen tot de normale druk.

Parametertabel van de pneumatische pomp voor grote capaciteit

Parametertabel van de pneumatische transportbak voor pompen voor lange afstanden

Parametertabel van de pneumatische vervoersbak met conventionele roosterpompen

Parametertabel van kleine pneumatische bunkerpomp

Hoofdkenmerken van het product

1 Grote transportcapaciteit: > 300 t/h;

2 Langere afstand: > 2000 m;

3 Lage stroomverbruik: < 3,8 kWh/t · km;

4 Lage slijtage: levensduur van de pijpleiding> 10 jaar;

5 Lage snelheid: aanvankelijke snelheid 6-10 m/s;

6 Hoge mengverhouding: > 30 kg/kg;

7 Flexible procesopstelling, stofvrij, hoge werkingssnelheid, lagere investeringen in vergelijking met mechanisch transport en lagere onderhoudskosten

Momenteel is onze langste horizontale vervoersafstand 2200m en de hoogte 30m; de maximale vervoercapaciteit van een enkele eenheid is 300 t/h; het energieverbruik van het vervoer is minder dan 3.8 kWh/t · km, de levensduur van de rechte pijpleiding is meer dan 10 jaar, en de levensduur van de elleboog is meer dan 3 jaar.We ontwikkelen het beste ontwerp en uitrusting selectie plan op basis van de eisen van de klant en parameters zoals poeder materiaal specificaties, prestaties, vervoerafstand, vervoersvolume en geografische omstandigheden die door de klant worden verstrekt, zoals luchtvolumeberekening, pijpleidingverhouding,stofopvangbehandeling in het ontvangende magazijn, en na-verkoop plan.

Op basis van de uitgebreide ervaring in de technische praktijk zijn de meeste pneumatische vervoersprocessen met een druk van een hoge dichtheid met een intermitterende fase hoofdzakelijk onderverdeeld in de volgende drie processen:
