Pneumatische pompen met grote draagcapaciteit voor cement silo

Pneumatische pompen met grote draagcapaciteit voor cement silo

Inleiding tot het product:

Beginsel van de PCD-type pneumatische silo-pomp met een dichtgeperste positieve druk
Er zijn twee ontladingsmethoden voor silo pompen, waarbij de bodemontlading de meest gebruikte methode is.of andere methodenDoor aan de bodem van de tank een vloeibaar opgeblazen plaat (laag) te plaatsen, kan het materiaal uit het bovenste deel van de tank worden ontladen.De verdeling van het getransporteerde gas over de verschillende invoervlakken in de tank hangt af van de eigenschappen van het getransporteerde materiaal..

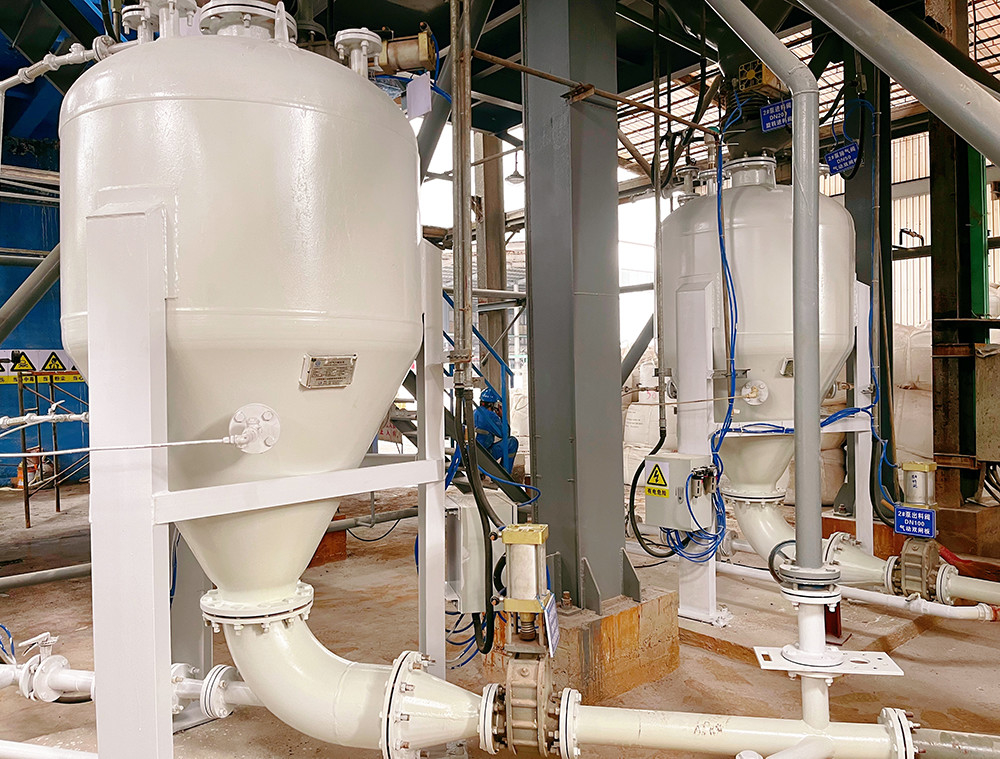

Deze figuur toont een standaard silo-pomp met in- en uitlaatkleppen, materiaalleveringspijplijnen, luchtinvoerpijplijnen en een silo.Voordat de silo-pomp wordt gevoedHet hele werkproces verloopt als volgt:
(1) Open de toevoer- en uitlaatklep en de bakpomp zal onder atmosferische druk worden gevoed totdat de horizontale niveaumeter een signaal stuurt dat de bak vol is;
(2) Sluit de inlaat- en uitlaatklep en open vervolgens de luchtklep voor hoge druk om de tank onder druk te brengen;
(3) Wanneer de werkdruk is bereikt, wordt het afvoer- en afvoerventiel geopend en begint het materiaal te worden afgeleverd.
(4) Het dragende uiteinde wordt weergegeven door de drukknop, de niveausmeter of het tijdsrelais.zodat alle perslucht wordt gebruikt om de transportpijplijn schoon te maken; opent tegelijkertijd de uitlaatklep om de druk in de tank tot de normale druk te verlagen.
Na voltooiing van een werkcyclus gaat de andere cyclus verder.
Het werkingsprincipe van de elektrische poortklep is het ontvangen van besturingsopdrachten en het elektrisch openen van de poortklep voor asontlading.

Belangrijkste kenmerken van een PCD-type pneumatische silo-pomp met een dichte fase onder positieve druk
1 Grote transportcapaciteit: > 300 t/h;
2 Langere afstand: > 2000 m;
3 Lage stroomverbruik: < 3,8 kWh/t · km;
4 Lage slijtage: levensduur van de pijpleiding> 10 jaar;
5 Lage snelheid: aanvankelijke snelheid 6-10 m/s;
6 Hoge mengverhouding: > 30 kg/kg;
7 Flexible procesopstelling, stofvrij, hoge werkingssnelheid, lagere investeringen in vergelijking met mechanisch transport en lagere onderhoudskosten

Toepassingsgebied
PCD pneumatische transportapparatuur en -systemen worden veel gebruikt in industrieën zoals bouwmaterialen, chemicaliën, mijnbouw, energie en metallurgie.grondstoffen, vliegenas, gehydrateerde kalk, droog afgevoerde calciumcarbideslak, slagpoeder, staalslakpoeder, kolenpoeder, aluminiumoxidepoeder, bauxietpoeder, fosforpoeder, pyrophylietpoeder,en organisch siliciumpoeder.

Parametertabel van de pneumatische pomp voor grote capaciteit

Parametertabel van de pneumatische transportbak voor pompen voor lange afstanden

Parametertabel van de pneumatische vervoersbak met conventionele roosterpompen

Parametertabel van kleine pneumatische bunkerpomp
