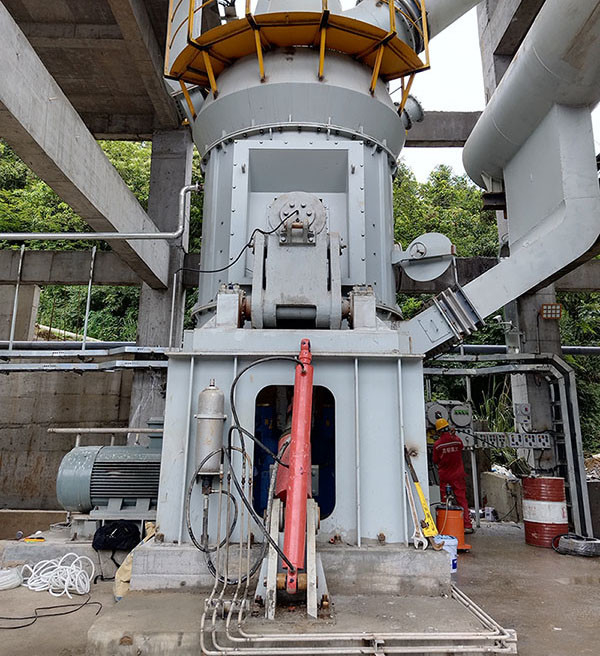

20tph Verticale molen van kalksteen Verticale molen van slag met een hoge capaciteit

20tph Verticale molen van kalksteen Verticale molen van slag met een hoge capaciteit

Beschrijving

Industriële toepassing van HVM verticale slijpmachine
Industrieën zoals bouwmaterialen, elektriciteit, staal, energie, warmte, chemie, steenkoolchemie, niet-dermetallurgie, kalkovens, mineraalverwerking, enz.
De HVM verticale molen kan materialen zoals ferriet, slag, slag, cement, diamant, ijzererts, chroomerts, mangaanerts, gouderts, kopererts, aluminiumerts, lood-zincerts,tantalumniobiumerts, polymetaalerts, nikkelerts, bauxiet, siliciumcarbide, titaniumdioxide, talk, bentoniet, calciet, kaolien, grafiet, mica, wollastoniet, veldspaar, dolomiet, pyrofyliet, kwartszand, fluorite,kalksteen, organisch silicium, lithiumas, schalie, vulkanische as, steenkool, enz.

Structuur van de verticale rollenmolen:

1) De gecombineerde classificator verbetert de selectie-efficiëntie van poeder.

2) Het is niet nodig om materiaal op de slijpplaat te verspreiden voordat de rol wordt gestart. De rol kan automatisch omhoog en omlaag worden getild en zonder belasting worden gestart.

3) Het is goed afgesloten door gelast boog plaat en de structuur is eenvoudig en betrouwbaar

4) Met behulp van een roldraaier is het gemakkelijk om de rol uit te draaien voor onderhoud.

5) Beide zijden van de rollensleeve kunnen worden gebruikt om de levensduur van vuurvaste materialen te verlengen.

6) Grindrol limiet apparaat kan zorgen voor een bepaalde ruimte tussen de rol en het slijpen tafel, die de directe wrijving en botsing tussen de rol en het slijpen tafel vermijdt en de veiligheid te verbeteren

7) De slijprol wordt aangedreven door een draaiende slijptafel.

8) Het rollager wordt cirkelvormig gesmeerd met dunne olie zodat het onder lage temperatuur en schoon vet kan werken zodat de levensduur wordt verlengd

Verticale molenstructuur:

Bestaat uit een hoofdmachine, een analysator, een ventilator, een afgewerkte cyclone-separator, een cyclone-separator met micropoeder en een luchtkanaal.slijpring, en dekken.

Werkingsbeginsel:

De elektromotor drijft de slijpplaat om door de reducer te draaien en het materiaal valt vanuit de voedingspoort in het midden van de slijpplaat.Warme lucht komt vanuit de inlaat in de slijpkamerOnder de werking van een centrifugale kracht beweegt het materiaal zich naar de rand van de slijpplaat en wordt het door de slijprol verpletterd wanneer het door de cirkelvormige groef van de slijpplaat gaat.Het verpletterde materiaal wordt opgevoerd door de hoge snelheid luchtstroom bij de wind ring aan de rand van de slijpplaatWanneer het materiaal in de luchtstroom door de dynamische en statische scheider gaat, onder invloed van de roterende rotor, wordt het door de scheiding van de splijtstof en de splijtstof van de splijtstof gehaald.het ruwe poeder valt op de maalplaat voor het opnieuw malenKwalificeerd fijn poeder wordt met de luchtstroom afgevoerd en verzameld in de poederverzamelapparaat die het product is.Materiaal dat vocht bevat, wordt tijdens contact met hete gassen gedroogd om het vereiste productvocht te bereiken..

Technische gegevens

Re:De gegevens zijn gebaseerd op de hardheid van Mohs 3-4.

Vastbouw van kalksteen≤13kwh/t

Hoofdkenmerken van het product

1. Hoge efficiëntie en energiebesparing:

(1) Hoge slijpdoeltreffendheid en laag energieverbruik: in vergelijking met kogelmolen is het energieverbruik 40%-50% lager;

(2) De capaciteit van een enkele machine is groot en de elektriciteit van lage valleien kan worden gebruikt;

(3) Verticale slijptechnologie en -apparatuur is een nieuwe energiebesparende en verbruiksreducerende technologie.die bevorderlijk is voor de verbetering van het concurrentievermogen van ondernemingen op het gebied van de poederindustrie in de regio en het land;

2Eenvoudig onderhoud en lage exploitatiekosten:

(1) De slijprol kan met een hydraulisch apparaat uit de machine worden gedraaid.En het onderhoud is erg handig.;

(2) De rolhuls kan omgedraaid worden om de levensduur van het slijtvast materiaal te verlengen;

(3) Er is geen noodzaak om voor het starten van de machine op de slijpplaat te stoffen, en de molen kan zonder belasting worden gestart, waardoor de moeite van het starten van de machine wordt weggenomen;

(4) De slijtage, de slijprol en de schijferlaag zijn van speciale materialen en hebben een lange levensduur.

(5) Hoge mate van automatisering: de automatische besturingstechnologie is gebaseerd op de Duitse PLC van Siemens, die is uitgerust met een automatisch besturingssysteem dat afstandsbediening, eenvoudige bediening,en de werkplaats kan in principe onbemande werking realiseren en operationele kosten besparen;

3- lage totale investeringskosten:

Het heeft een eenvoudig proces, weinig systeemapparatuur, een compacte structuur en een kleine vloeroppervlakte.Het kan in de open lucht worden geplaatst en heeft een lage bouwkosten, waardoor de investeringskosten van de onderneming rechtstreeks worden verlaagd.

4De kwaliteit van het product is stabiel:

(1) De tijd van verblijf in de molen is kort en de deeltjesgrootteverdeling en de samenstelling van het product zijn gemakkelijk te detecteren, en de productkwaliteit is stabiel;

(2) Het product heeft een uniforme deeltjesvorm, een smalle deeltjesverdeling, een goede vloeibaarheid en een sterke productadaptabiliteit.

5. Hoge betrouwbaarheid

(1) Het gebruik van de grensinrichting voor de slijprol om de hevige trillingen te voorkomen die tijdens de werktijd van de molen worden veroorzaakt door de breuk van het materiaal;

(2) Het nieuwe type slijprolverzegelingsapparaat maakt de verzegeling betrouwbaarder en hoeft de ventilator niet te verzegelen, waardoor het zuurstofgehalte in de slijp verder wordt verminderd.en de explosie-onderdrukking prestaties zijn uitstekender.

6Milieubescherming:

(1) Het gehele systeem van de HVM-verticale molen heeft een lage trilling en een laag geluidsniveau.

(2) Het hele systeem is verzegeld, volledig negatieve druk, geen stofoverstroming, in principe kan een stofvrije werkplaats worden bereikt.
