Markeren:
Naam: |
Pneumatische pomp voor een dichtfasig transportvat |
Type: |
Gesloten poedertransportsysteem |
Vervoersartikelen: |
Poeder |
Capaciteit: |
5-150 m³/u |
Toepassingen: |
Vliegas van energiecentrales, cement, grondstoffen, mineraalpoeder, etc. |
Transport medium: |
powder |
Toepassing: |
Vliegas van energiecentrales, metallurgie, mijnbouw, chemische industrie, enz. |
Doel: |
Vervoer van poedermaterialen |
Werkdruk: |
0.2-0.6 Mpa |
Volume van de silo: |
1-50 m3 |

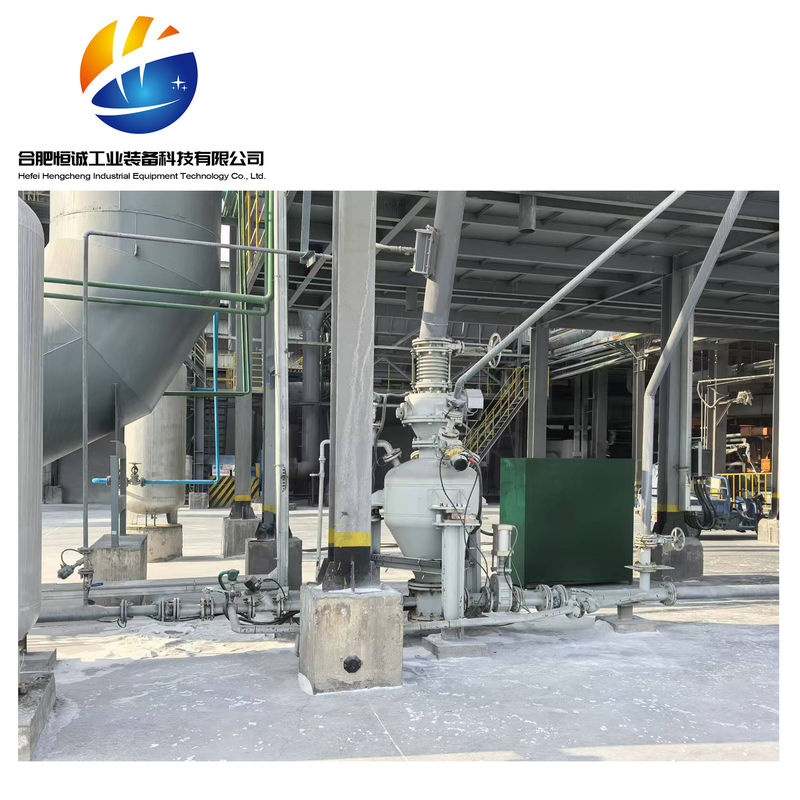

Aanpasbare Dichte Fase Pneumatische Transport Silopomp - Poedertransportsysteem
Belangrijkste voordelen
- Energiebesparing en efficiëntie
De vervoerdruk is 0,3-0,6 MPa en het gasverbruik is slechts een derde van dat van het verdundefasesysteem
Unieke gesegmenteerde versterkingstechnologie, geschikt voor langeafstandsvervoer van meer dan 500 meter
2. Grote aanpassingsmogelijkheden van materialen
met een diameter van niet meer dan 50 mm (zoals slakken, kwartszand)
¢ slijtvast gelegeerd/keramisch beklede buizen met een levensduur van meer dan 10000 uur
3.Intelligente besturing
PLC regelt automatisch de druk en de doorstroming om blokkade van de buizen en het fenomeen van de puls te voorkomen
Optioneel IoT-afstandsbewaking, realtime feedback van verzonden gegevens
ProductoverzichtDe dichtfasige pneumatische silopomp voor transport gebruikt het principe van hogedruk- en lage snelheidstransport en is speciaal ontworpen voor zeer slijtage en kwetsbare poederdeeltjes zoals cement,VliegasIn vergelijking met het verdunde-fase-transport wordt het energieverbruik met 30% -50% verminderd, het materiaal beschadigt minder dan 0,1%, waardoor stofvrij, laag verbruik en een hoog vermogen worden bereikt.met een hoge stabiliteit en een industriële vervoersgraad.
Onze pneumatische pomp is ontworpen voor industrieën die een zachte, hoogwaardige poederoverdracht vereisen met een minimaal luchtverbruik en geen materiaal afbraak.
✔ cementfabrieken (cement, ruwe meel, vliegas)
✔ Energiecentrales (vliegende as, kalksteenpoeder)
✔ Mijnbouw en mineralen (silica, aluminium, bentoniet)
✔ Voedsel en farmaceutische producten (suiker, zetmeel, poederige toevoegingsmiddelen)
Parametertabel van de pneumatische pomp voor grote capaciteit
| Vervoermateriaal |
Bulkdichtheid (t/)m3) |
Model |
PCD24/H |
PCD26/H |
PCD28/H |
PCD30/H |
Vervoersafstand |
| Specificatie |
16 tot en met 20 m3 |
18 tot en met 22 m3 |
20 tot en met 27 m3 |
26 tot en met 32 m3 |
Niveau (m) |
Niveau (m) |
| Gepulverde steenkool |
0.5 |
Leveringsvolume (t/h) |
50 tot 80 |
60 tot 90 |
65 tot 110 |
80~130 |
200 |
20 |
| Vliegas |
0.75 |
75 tot 125 |
85 tot 130 |
95 tot 160 |
125 tot 190 |
200 |
20 |
| Kalksteenpoeder/mineraalpoeder |
0.8 |
80~130 |
90 tot 140 |
100~170 |
130~200 |
200 |
20 |
| Cement/ruwe meel |
1 |
100 tot 150 |
115 tot en met 175 |
130 tot 215 |
165 tot 260 |
200 |
20 |
Parametertabel van de pneumatische transportbak voor pompen voor lange afstanden
| Vervoermateriaal |
Bulkdichtheid (t/m3) |
Model |
PCD24/L |
PCD26/L |
PCD28/L |
PCD30/L |
Vervoersafstand |
| Specificatie |
16 tot en met 20 m3 |
18 tot en met 22 m3 |
20 tot en met 27 m3 |
26 tot en met 32 m3 |
Niveau (m) |
Niveau (m) |
| Gepulverde steenkool |
0.5 |
Leveringsvolume (t/h) |
20 tot 40 |
25 tot 45 |
30 tot 55 |
45 tot 65 |
1000 |
25 |
| Vliegas |
0.75 |
35 tot 60 |
45 tot 65 |
45 tot 80 |
65 tot 95 |
1000 |
25 |
| Kalksteenpoeder/mineraalpoeder |
0.8 |
40 tot 65 |
45 tot 70 |
50 tot 85 |
70 tot 100 |
1000 |
25 |
| Cement/ruwe meel |
1 |
50 tot 80 |
55 tot 90 |
65 tot 110 |
90 tot 120 |
1000 |
25
|
Parametertabel van de pneumatische vervoersbak met conventionele roosterpompen
| Vervoermateriaal |
Bulk Density ((t/m3) |
Model |
PCD18/N |
PCD20/N |
PCD20/N |
Referentietransportafstand |
| Specificatie |
5.0~6.7m3 |
7.0 tot 10.0m3 |
10.0 tot en met 15.0 m3 |
Niveau (m) |
Verticaal (m) |
| Gepulverde steenkool |
0.5 |
Leveringsvolume (t/h) |
12 tot 20 |
16 tot 32 |
25 tot 50 |
500 |
30 |
| Vliegas |
0.75 |
18 tot 32 |
25 tot 48 |
35 tot 70 |
50 |
|
| Kalksteenpoeder/mineraalpoeder |
0.8 |
20 tot 35 |
26 tot 51 |
38 tot 75 |
500 |
30 |
| Cement/ruwe meel |
1.0 |
24 tot 42 |
32 tot 65 |
48 tot 95 |
500 |
30 |
| Siliciumpoeder |
1.2 |
28 tot 50 |
40 tot 75 |
55 tot 115 |
500 |
30
|
Parametertabel van kleine pneumatische bunkerpomp
| Materiaal |
Bulk Density ((t/m3) |
Model |
PCD08/M |
PCD10/M |
PCD12/M |
PCD14/M |
Referentietransportafstand |
| Specificatie |
0.2~0.5m3 |
0.6 ~ 1.6m3 |
1.5 tot 2.5m3 |
2.5 tot 5.0m3 |
Niveau (m) |
Verticaal (m) |
| Gepulverde steenkool |
0.5 |
Leveringsvolume (t/h) |
0.5 tot 1.8 |
1.5 tot 5.5 |
5.0~9.0 |
8.0~18.0 |
100 |
20 |
| Vliegas |
0.75 |
0.9~2.8 |
2.5 tot 8.5 |
7.0 tot 14.0 |
12.0~27.0 |
100 |
20 |
| Kalksteenpoeder/mineraalpoeder |
0.8 |
1.0~3.0 |
3.0~9.0 |
8.0 ~ 15.0 |
12.0 ~ 28.0 |
100 |
20 |
| Cement/ruwe meel |
1.0 |
1.2~3.5 |
3.5 tot 11.5 |
10.0~18.0 |
16.0~36.0 |
100 |
20 |
| Siliciumpoeder |
1.2 |
1.5 tot 4.0 |
4.5 tot 13.5 |
12.0 tot 20.0 |
19.0~43.0 |
100 |
20 |
Waarom kiezen voor ons systeem?
1Onovertroffen betrouwbaarheid
• Gepatenteerd drukvatontwerp: 20% langere levensduur
• Automatische drukregeling
2Slimme operatie.
• PLC + touchscreen-besturing - voorgezette recepten voor verschillende materialen
• Verwijderde bewaking real-time tracking via mobiele/pc
3. ASEAN-markt focus
• CE- en ATEX-gecertificeerd, voldoet aan de strengste regionale normen
Eenvoudig 4-stappen bestelproces:
1. Raadpleging Deel uw materiaal specificaties
2. Oplossingsontwerp Wij leveren tekening lay-out & offerte
3. Fabrieksacceptatietest Verifieer de prestaties
4. Installatieondersteuning
De velddienst
Installatie en ingebruikname: stuur ingenieurs naar de bouwplaats van de klant om de installatie en ingebruikname te begeleiden en ervoor te zorgen dat de apparatuur aan de vereisten van het proces voldoet.
Regelmatig onderhoud: Voorzien in preventief onderhoud (zoals inspectie van de klepdichting, beoordeling van slijtage van de leidingen, kalibratie van het besturingssysteem).
Noodonderhoud: snel reageren op plotselinge storingen (zoals pijpletsingen, lekken, storingen van het besturingssysteem) en verminderen van de stilstand.
