Luchtaangedreven Ejectorpomp voor Verdunde Fase Poedertransport

Luchtaangedreven ejectorpomp voor materiaalbehandeling in de verdunde fase Efficiënte poedertransport voor de cement-/chemische industrie

Beschrijving

De pneumatische straalpomp voor transport in de verdunde fase is een belangrijk apparaat dat gebruik maakt van snelle luchtstroom (lucht of inert gas) om onderdruk te genereren en poeder- en korrelmaterialen te transporteren met een lage vaste-stof-tot-gasverhouding (meestal 1:1~1:5). De kern wordt bereikt door het Venturi-effect:
Het aandrijfgas wordt versneld door de nozzle, waardoor een lagedrukzone ontstaat in de mengkamer en het materiaal wordt aangezogen.
Na vermenging met gas wordt het materiaal onder druk gezet door een diffusiebuis en komt het in de transportleiding.

PJP Type Positieve Druk Pneumatische Straalpomp voor Transport in de Verdunde Fase

Operationeel principe van poedertransportsysteem

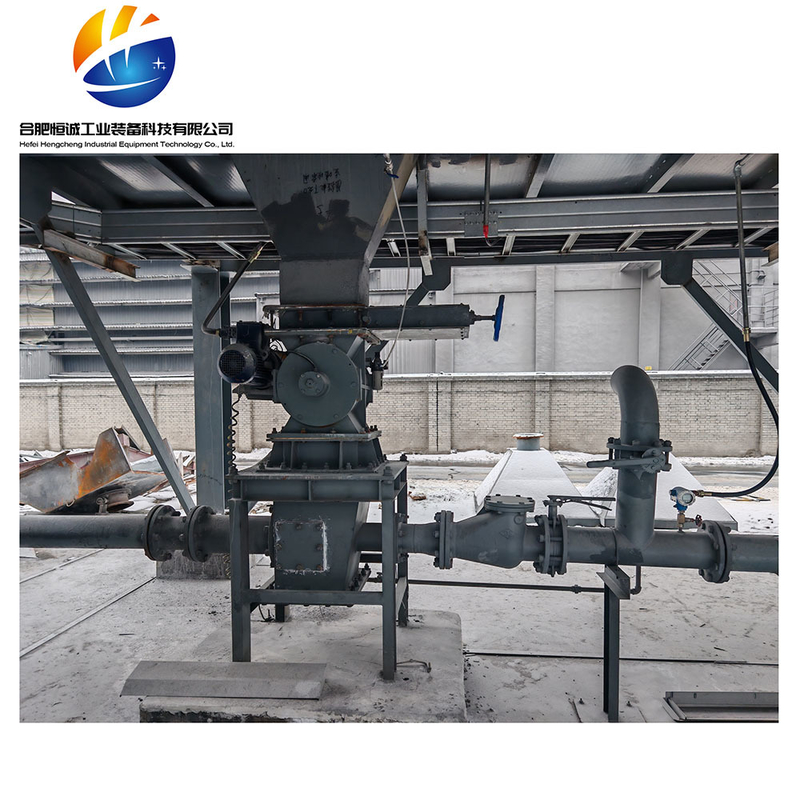

Het PJP straalpomp pneumatisch transportsysteem bestaat uit een PJP straalpomp, een pneumatische vlinderklep, een bovencompartiment van de pomp, een handmatige spiraalsluis en een persluchttoevoerapparaat. De belangrijkste bron van perslucht is de Roots-blower. Poeder- en korrelmaterialen komen de PJP straalpomp binnen via handmatige spiraalsluizen, bovenbakken van de pomp en pneumatische vlinderkleppen. Wanneer perslucht voor transport door de nozzle in de PJP straalpompkast gaat, creëert de gegenereerde snelle luchtstroom een onderdruktoestand in de PJP straalpompkast. De materialen in het bovencompartiment van de pomp worden gemakkelijk gemengd met de snelle luchtstroom.

Vervolgens, wanneer het materiaal-gasmengsel door de expansiebuis van het PJP straalapparaat gaat, wordt de kinetische energie van de snelle luchtstroom omgezet in statische drukenergie, waardoor poeder- en korrelmaterialen via de transportleiding naar de terminal worden getransporteerd. De handmatige spiraalsluis van de PJP straalpomp wordt gebruikt voor het debuggen en onderhoud, en de pneumatische vlinderklep wordt gebruikt om automatisch te sluiten wanneer het transport van poeder- en korrelmaterialen wordt opgeschort of de systeemdruk abnormaal is.
Wanneer de PJP positieve druk pneumatische straalpomp voor transport in de verdunde fase aan de onderkant van de silo wordt geïnstalleerd om materialen te transporteren met behulp van de druk van de materialen in de silo, zullen veranderingen in de hoogte van de materialen in de silo overeenkomstige veranderingen in de transportsnelheid van het materiaal veroorzaken. Daarom is de transportenergie van de materialen afhankelijk van de hoogte van de materialen in de silo.
Wanneer de PJP positieve druk pneumatische straalpomp voor transport in de verdunde fase is uitgerust met een vergrendelingsinrichting, is de transportcapaciteit van het materiaal afhankelijk van de vergrendelingscapaciteit van de vergrendelingsinrichting.

Toepassingsgebied
De PJP positieve druk pneumatische straalpomp voor transport in de verdunde fase is een lagedruk-, verdunde fase- en continu pneumatisch transportapparaat dat geschikt is voor situaties waar het transportvolume niet groot is en de transportafstand gemiddeld is. Het kan op grote schaal worden gebruikt in industrieën zoals bouwmaterialen, chemicaliën, elektriciteit, granen, metallurgie, gieterij, enz. De transportmaterialen omvatten cement, grondstoffen, vliegas, gebluste kalk, slakkenpoeder, staalslakkenpoeder, steenkoolpoeder, aluminiumoxidepoeder, fosforpoeder, pyrophyllietpoeder en organisch siliciumpoeder.
Belangrijkste kenmerken van het product
De PJP positieve druk pneumatische straalpomp voor transport in de verdunde fase is een pneumatisch transportapparaat met automatische besturing, dat een compacte structuur, betrouwbare prestaties, eenvoudig onderhoud, een lange levensduur en lage investeringskosten heeft. De bewegende delen zijn alleen materialen en lucht. Wanneer aangesloten op het stofverwijderingsapparaat, kan het volledig gesloten systeemontwerp een volledig stofvrije werkomgeving bieden.
